Облучатель офсетный Антэкс AX-2000 OFFSET 75 3G

Новый

Производитель: АНТЭКС
Модель: AX-2000 OFFSET 75 3G
Артикул: FK-2702281

Наличие товара

Интернет-магазин: [ Нет на складе ]

1240 руб.

Эффективный облучатель офсетной зеркальной антенны для сетей 3G. F=1900-2175МГц, Результирующий КУ до 27dBi. Тип разъема - F-female. Спутниковую офсетную "тарелку" надо покупать отдельно!!!

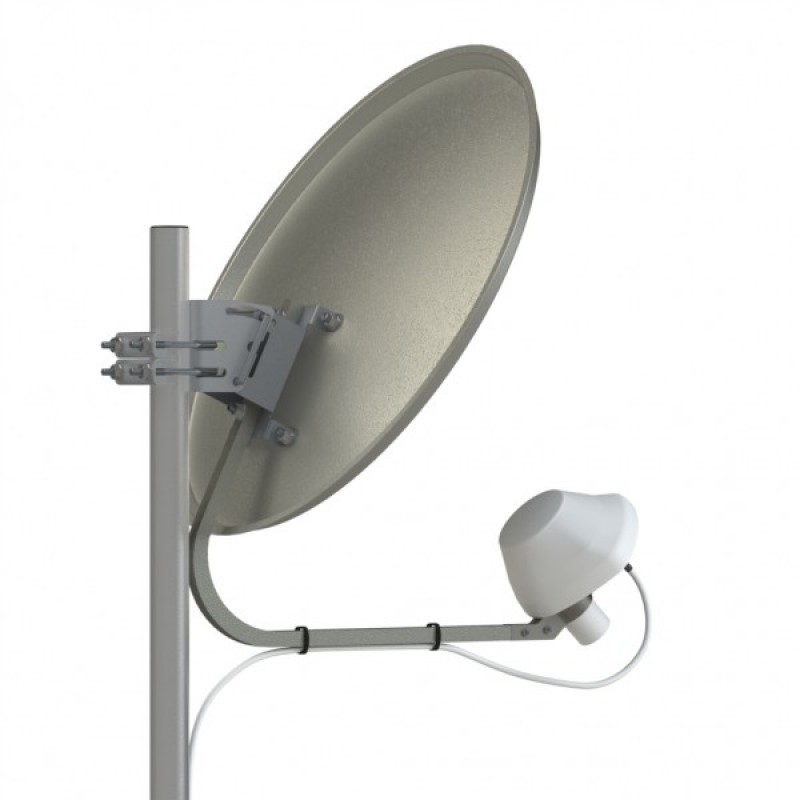

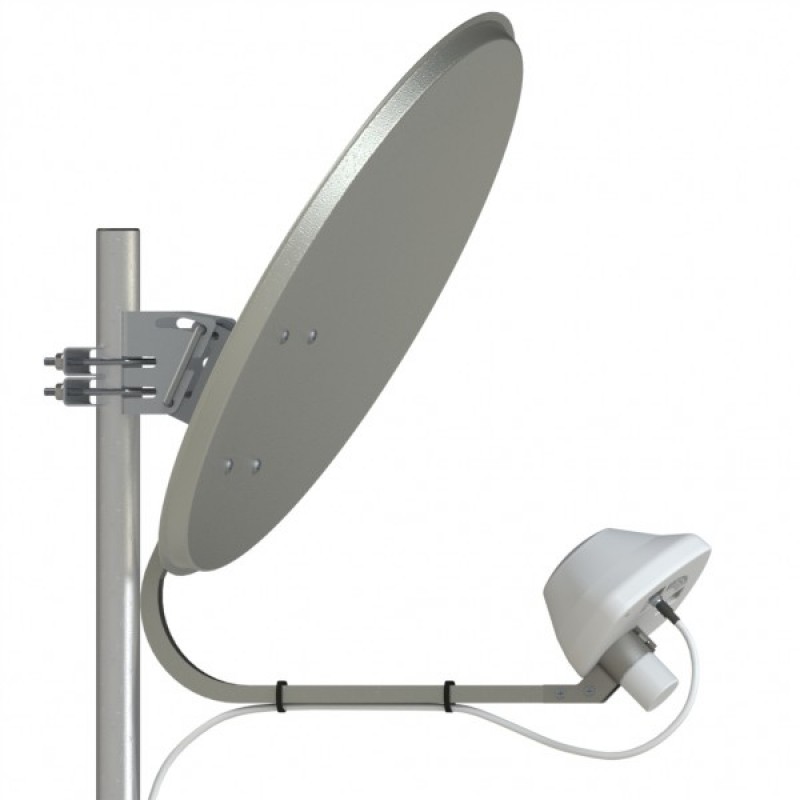

Облучатель AX-2000 OFFSET 75 в комплекте с офсетной зеркальной антенной (не входит в комплект) предназначен для увеличения дальности работы 3G-модемов диапазона 1900-2180МГц . Зеркальные антенны идеально подходят для реализации дальних линков между базовой станцией (БС) 3G/GSM1800 и 3G/2Gмодемом.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Сединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны AX-2000 OFFSET 75:

Зеркальная антенна с облучателем существенно улучшает качество связи на границах зон обслуживания операторами 3G.

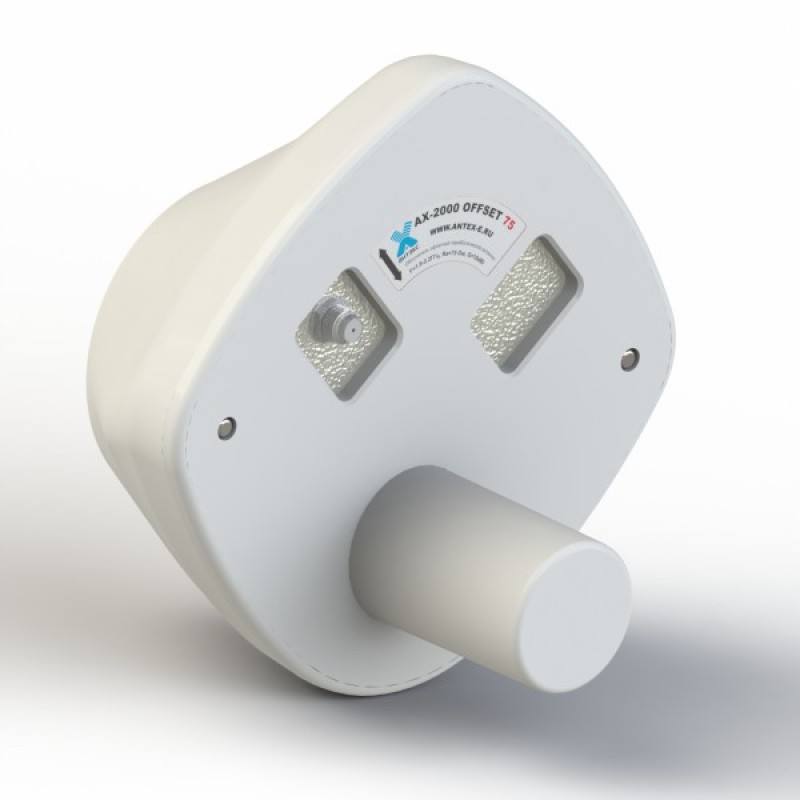

Активный вибратор облучателя надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Разъем антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками.

Комплект поставки:

Антенна AX-2000 OFFSET 75
Инструкция по установке
Упаковка (картон)

Дополнительное оборудование:

Пигтейлы для соединения модема и антенны (опция)

Электрические характеристики

Рабочий диапазон частот, МГц

1900-2180

Собственное усиление, dBi

10-11

Результирующее усиление и ширина диаграммы направленности по уровню -3дБ при различных диаметрах офсетной параболической антенны (на частоте 2000МГц)

0,55м	19dBi	14 гр.
0,6м	20dBi	13 гр.
0,9м	23dBi	9 гр.
1,3м	26,5dBi	6 гр.
1,5м	28dBi	5 гр.

Ширина ДН в Н-плоскости по уровню -10dB, град

90÷110

Ширина ДН в Е-плоскостипо уровню -10dB, град

90÷100

Уровень паразитной поляризации, dB

-30

Входное сопротивление, Ом

КСВ в рабочем диапазоне частот, не более

1,5

Допустимая мощность, Вт

Поляризация

вертикальная

Механические характеристики

Масса, г

300

Габаритные размеры, м

0,145х0,145х0,145

Разъем

F-female

Материал облучателя

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска

Материал защитной коробки

Поликарбонат+ABS

Диаграммы направленности при помещении облучателя в фокус офсетной параболической антенны размером 0,6м

Поляризация/плоскость	Частота
Поляризация/плоскость	1920 МГц	2170 МГц
Вертикальная поляризация / Горизонтальная плоскость
Вертикальная поляризация / Вертикальная плоскость

Зависимость коэффициента усиления облучателя (дБ, вертикальная линия) от частоты (ГГц, горизонтальная линия) при помещении его в фокус офсетных параболических антенн диаметрами 0,6м (красная кривая) и 0,9м (синяя кривая)

Зависимость КСВН от частоты
