Облучатель офсетный Антэкс UMO-3F MIMO 2x2 - 4G/3G (LTE1800/DC-HSPA+/LTE2600)

Новый
  • Производитель: АНТЭКС
  • Модель: UMO-3F MIMO 2x2
  • Артикул: FK-2702283
Наличие товара
Интернет-магазин: [ Есть на складе ]
  • 1640 руб.

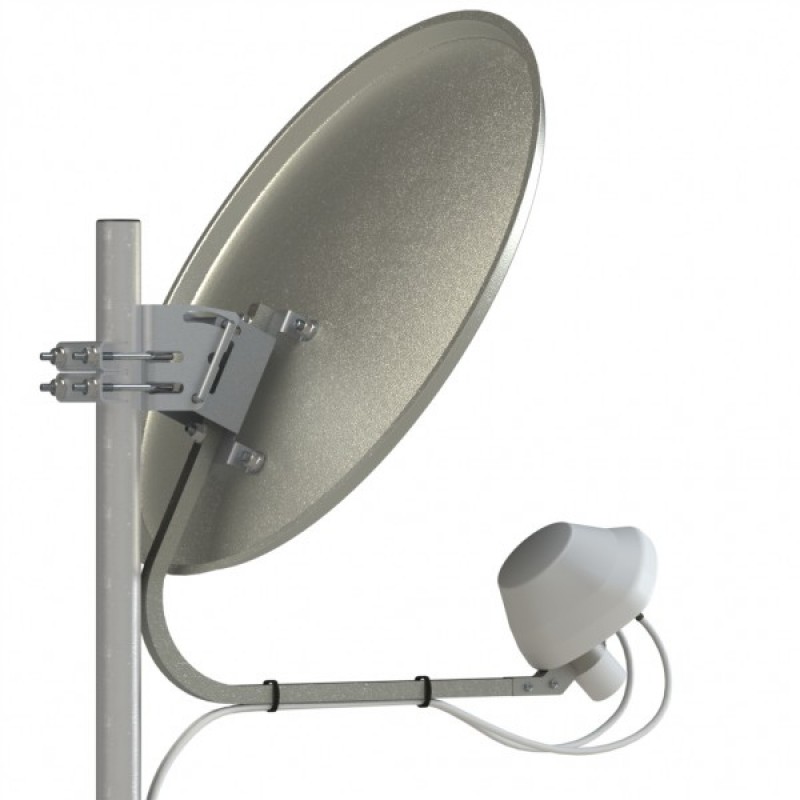

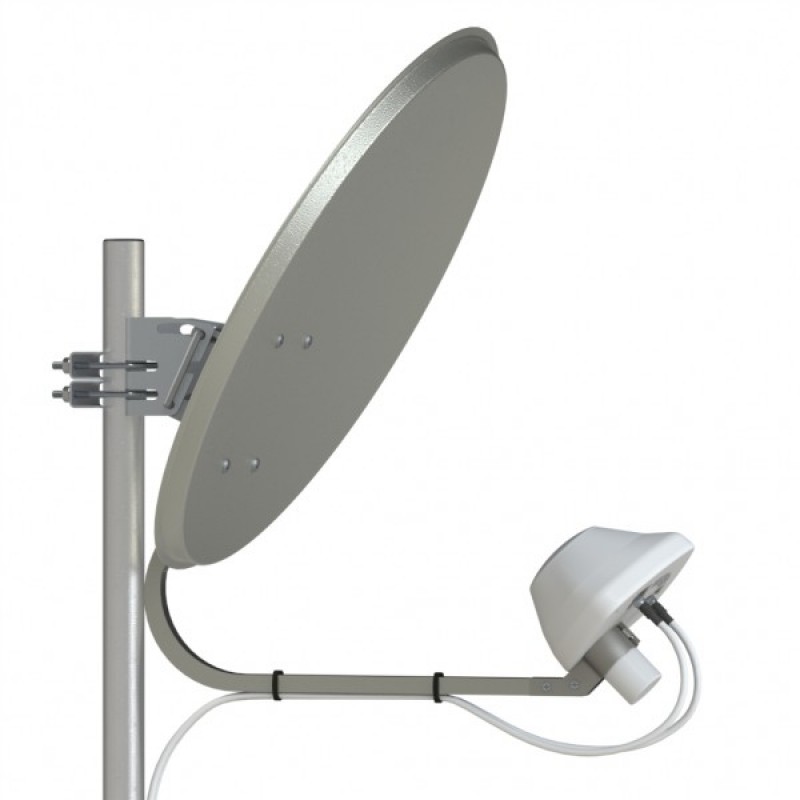

Универсальный облучатель 3G/4G MIMO 2x2 для параболического рефлектора ("тарелки"). F=1700-2700 МГц. Работает в стандартах LTE1800, DC-HSPA+, LTE2600, WIFI2400. Снабжен разъемами F-female. КУ=9dBi.

Облучатель офсетной параболической антенны UMO-3F MIMO 2x2  предназначен для использования с 3G/4G  модемами/роутерами и другими устройствами MIMO 2х2 диапазона 1.7-2.7ГГц. Использование при работе систем MIMO 2x2 позволяет получить максимальную скорость приема/передачи данных, предоставляемых оператором.

Достоинства облучателя UMO-3F MIMO 2x2:

  • Облучатель имеет два разъема, соответствующие ортогональным поляризациям излучаемого сигнала.
  • Оригинальная конструкция облучателя обеспечивает высокую развязку между входами в широкой полосе частот.
  • Применениие параболических зеркал большого диаметра позволяет получить коэффициент усиления значительно больший чем антенны других конструкций.
  • Облучатель рекомендуется использовать в комплекте с офсетными короткофокусными зеркалами (F/D=0.5-0.6).
  • Излучающие элементы  облучателя надежно укрыты от осадков и агрессивных воздействий в пластиковый корпус.



Для соединения с модемом  используется два кабеля с волновым сопротивление 75 Ом и разъемами F-male. Облучатель предназаначен для модема имеющего два разъема!

 Комплект поставки:

  • Облучатель UMO-3F MIMO 2х2 с разъемами F-female
  • Инструкция по установке
  • Упаковка из микрогофрокартона или полиэтилена

Дополнительное оборудование:

  • Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Антенна  может быть снабжена антенными адаптерами для вашего модема, кабельными сборками, USB-удлинителем, а также WIFI-роутер для организации зоны WIFi  в помещении. Для подключения антенны к модему необходимы два адаптера и две кабельные сборки

Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Результирующее усиление (и ширина ДН) при различных диаметрах офсетной параболической антенны в стандартах LTE1800/3G

при 0,55м

19/20 dBi

 (20/17 гр.)

при 0,6м

20/21dBi

(18/16 гр.)

при 0,9м

23/24 dBi

 (12/10 гр.)

при 1,3м

26/27 dBi

 (9/8 гр.)

при 1,5м

28/29 dBi

 (7/6 гр.)

Результирующее усиление (и ширина ДН) при различных

диаметрах офсетной параболической антенны в стандарте LTE2600



при 0,55м

21,5 dBi

 (14 гр.)

при 0,6м

22,5dBi

(13 гр.)

при 0,9м

25,5 dBi

 (9 гр.)

при 1,3м

28 dBi

 (6 гр.)

при 1,5м

30 dBi

 (5 гр.)

Поляризация

Вертикальная/ горизонтальная / наклонная

Ширина ДН облучателя в плоскости вектора Е по уровню -10dB, град

110

Ширина ДН облучателя в плоскости вектора Н по уровню -10dB, град

105

Входное сопротивление, Ом

75

Развязка между входами в рабочем диапазоне, dB

Более 28

КСВ в рабочем диапазоне частот, не более

1,8

Допустимая мощность, Вт

10

Механические характеристики

Габаритные размеры, мм

140 х 140 х 140

Вес, г350

Разъем

2 х F-female

 Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Защитное покрытие

порошковая полимерная краска


Зависимость КСВ от частоты на входаx облучателя



Зависимость коэффициента передачи между каналами от частоты
