Антенна АНТЭКС PETRA Broad Band 75 F-мама - широкополосная панельная антенна 2G/3G/4G/WIFI (12-15 dBi)) (75 Ом)

  • Производитель: АНТЭКС
  • Модель: PETRA BB 75
  • Артикул: FK-2702617
Наличие товара
Интернет-магазин: [ Есть на складе ]
  • 1640 руб.

Панельная антенна PETRA Broad Band 75 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:
  • 2G (GSM1800)
  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2100, LTE2600)
  • WI-FI (IEEE 802.11b, g)
  • и в других системах диапазона 1700-2700 МГц. PETRA Broad Band  является  антенной средней направленности и  подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка.

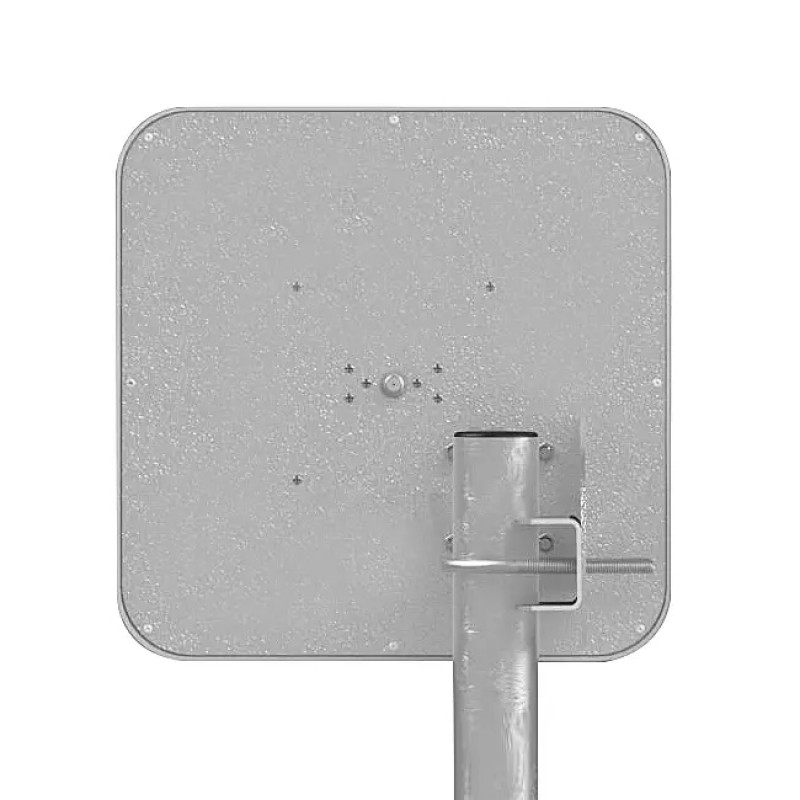

Представленная антенна имеет металлическое крепление, а не пластиковое. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны.

Общие сведения:

Панельная антенна PETRA BB 75 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:
  • 2G (GSM1800)
  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2100, LTE2600)
  • WI-FI (IEEE 802.11b, g)
  • и в других системах диапазона 1700-2700 МГц. PETRA Broad Band 75 является  антенной средней направленности и  подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка.

Антенна может поставляться с металлическим или с пластиковым креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом,  позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала  более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

PETRA Broad Band 75 это версия популярной антенны Petra Broad Band для кабеля 75 Ом. В антенне применен разъем F-female (обычный ТВ-разъем с резьбой) благодаря чему стало возможным изготовление кабельных сборок непосредственно пользователем без прибегания к помощи специалистов, без применения специальных инструментов. Используя ТВ кабель типа SAT703 вместо кабеля 50 Ом вы можете значительно сэкономить.

Достоинства антенны PETRA Broad Band 75:

  • Активные излучателя антенны надежно укрыты от осадков в пластиковый корпус защишенный от ультрафиолета.
  • Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
  • Гибкая комплектация крепления.
  • Тип грозозащиты - DC-ground. Класс влагозащиты - IP 68.

Комплект поставки:
  • Антенна PETRA Broad Band 75
  • Узел крепления на мачту
  • Инструкция по установке (скачать)
  • Упаковка (картон)


Электрические характеристики

Рабочий диапазон частот, МГц

1700-2700

Усиление в диапазоне GSM1800/LTE1800, dBi

12.5

Усиление в диапазоне 3G (1,9-2,2ГГц), dBi13-13.5
Усиление в диапазоне WIFI (2.4ГГц), dBi14.5
Усиление в диапазоне 4G (LTE2600), dBi14.5-15,5

Ширина ДН в Н-плоскости, град

30-48

Ширина ДН в Е-плоскости, град

25-41

Уровень боковых лепестков, не более

-12dB

отношение вперд/назад, не менее

20dB

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне , не более

1.5

Допустимая мощность, Вт

10
Поляризациявертикальная/горизонтальная/наклонная

Механические характеристики

Масса с креплемнием, г

1080

Крепление

мачта диаметром 20-52мм

Габаритные размеры, м

0,24х0,24х0,06

Допустимая скорость ветра, м/сек

50

Разъем

F-female

Материал защитной коробки

Поликарбонат+ABS

Материал антенны

сталь, оцинкованная сталь, алюминий

Защитное покрытие

порошковая полимерная краска

Диапазон рабочих температур от -60°C до +80°C



Зависимость КСВ на входе антенны от частоты



Диаграммы направленности антенны

Плоскость и поляризация

Частота
1700МГц1900МГц2200МГц2400МГц2600МГц2680МГц
Плоскость Н - красным цветом, плоскость Е - синим цветом
