Широкополосная (многодиапазонная), направленная панельная антенна КР15-750/2900 с коэффициентом усиления 15 дБ рекомендуется для использования с 3G/4G/YOTA модемами, Wi-Fi роутерами, GSM 900/GSM 1800/3G/4G усилителями сотовой связи (репитерами) и другим оборудованием работающем в частотном диапазоне 750-2900 МГц (системы радиосвязи, GSM сигнализации и т.п.).
Антенна предназначена для работы в беспроводных сетях связи с оборудованием стандартов:
- 2G (EDGE, GPRS на частотах GSM 900, GSM 1800);
- 3G (UMTS 900, UMTS 2100);
- 4G (LTE 800, LTE 1800, LTE 2600), YOTA;
- WI-FI 2400 (IEEE 802.11b, g, n).
- Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G. Модем будет автоматически переключаться на стандарт 3G в случае отсутствия 4G сигнала, а антенна обеспечит ему качественный сигнал в обоих диапазонах. Высокий коэффициент усиления (15 дБ) позволяет уверенно работать на значительном удалении от базовой станции оператора сотовой связи. Использование антенны с GSM 900/GSM1800/3G/4G усилителем сигнала сотовой связи (репитером) позволяет обеспечить высокий уровень мобильного сигнала в зонах неуверенного приема. Антенна работает как на прием, так и на передачу сигнала.

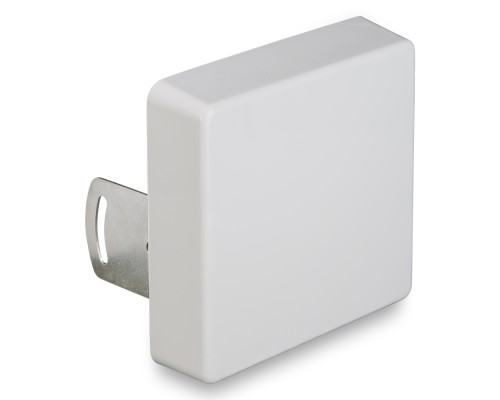

Герметичный корпус антенны выполнен из высококачественного ABS-пластика, устойчивого к воздействию ультрафиолетового излучения и атмосферных осадков, что позволяет использовать антенну как внутри, так и вне помещений.
Вход антенны замкнут накоротко по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования (модема, репитера). Тем самым, снижается вероятность выхода из строя подключенного оборудования (модем, репитер) от статического электричества и становится необязательным применение грозоразрядника.

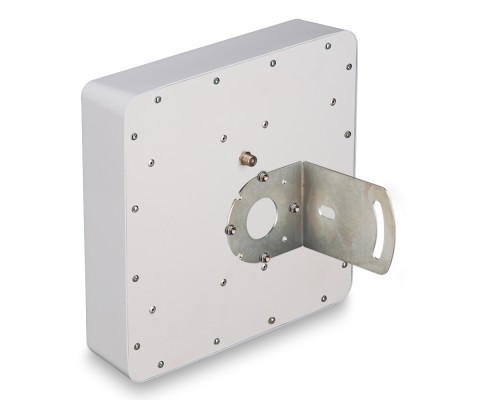

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену с использованием стеновых кронштейнов. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.
Антенны- характеристики :
- Рабочий диапазон частот, МГц 1700-2700; 790-960
- Усиление антенны, дБ 8-15
- КСВ в рабочем диапазоне частот, не более 1.6
- Поляризация Вертикальная
- Входное сопротивление, Ом 75
- Максимальная подводимая мощность, Вт 10
- Разъём F- female
- Допустимая ветровая нагрузка, м/с 30
- Диапазон рабочих температур, оС -40 … +50
- Максимально допустимая влажность воздуха, % 100
- Стандарт связи WiFi 2400; LTE 800; LTE 1800; GSM 900; GSM 1800; UMTS 900; LTE 2600; UMTS 2100; Многодиапазонная
- Тип монтажа на трубу
- Тип исполнения Панельная
- Габариты (длина , ширина , высота ), мм 250 x 250 x 100
Графики КСВ, диаграммы направленности:
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
График - диаграмма, КСВ |
